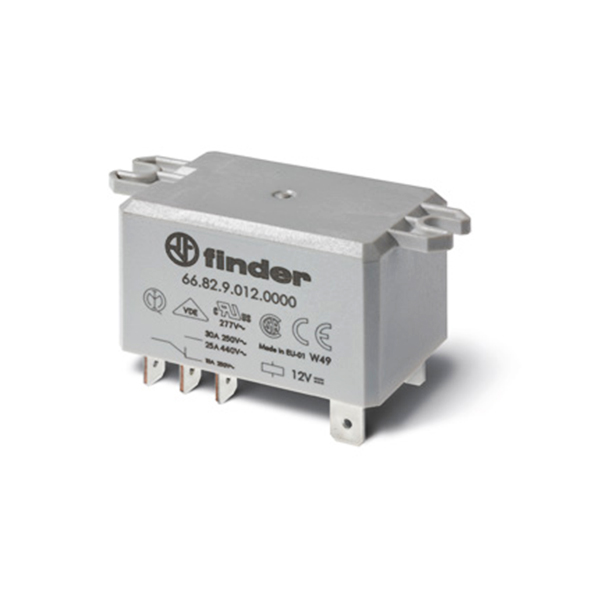

功率继电器 30A
狗子28 功率继电器
• 交流和直流线圈
狗子28 • ATEX兼容(EX nC) 选项可用
狗子28 • 印刷电路板或法兰安装(Faston 250)安装
• 8mm、6 kv(1.2/50μs)隔离,线圈触点
|

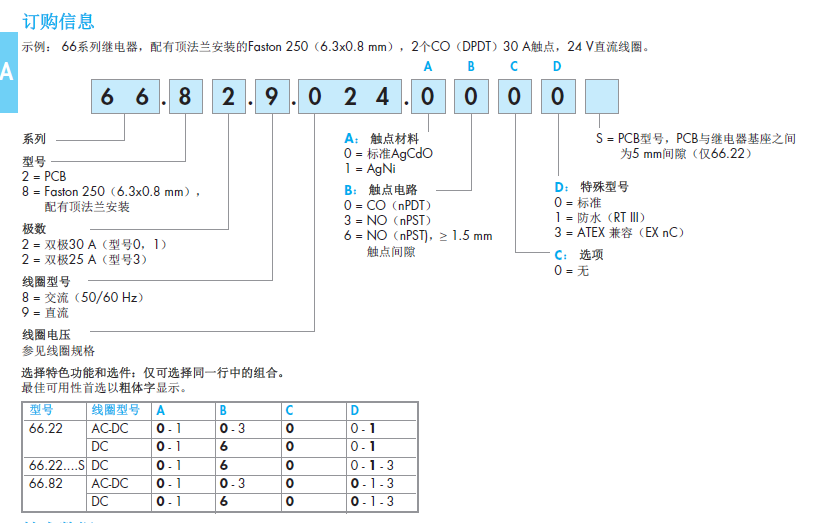

型号 |
66.22 | 66.82 | |
| 触点规格 | |||
| 触点配置 |
狗子28 2 CO（DPDT） |
2 CO（DPDT） |
|
| 额定电流／最大峰值电流 A | 30/50（NO）- 10/20（NC） | 30/50（NO）- 10/20（NC） | |
| 额定电压／最大切换电压 V AC | 250/440 | 250/440 | |
| 额定负载AC1 VA | 7500（NO）- 2500（NC） | 7500（NO）- 2500（NC） | |
| 额定负载AC15 (230 V AC) VA | 1200（NO） | 1200（NO） | |
| 单相电动机额定值 (230 V AC) kW | 1.5（NO） | 1.5（NO） | |
| 断流容量DC1: 30/110/220 V A | 25/0.7/0.3（NO） | 25/0.7/0.3（NO） | |
| 最小开关负载 mW (V/mA) | 1000（10/10） | 1000（10/10） | |
| 标准触点材料 | AgCdO | AgCdO | |
| 线圈规格 | |||
|
标称电压 (UN)
|
V AC (50/60 Hz) | 6 - 12 - 24 - 110/115 - 120/125 - 230 - 240 | |
| V DC | 6 - 12 - 24 - 110 - 125 | ||
| 额定功率 VA/W | 3.6/1.7 | 3.6/1.7 | |
| 工作范围 | AC | (0.8…1.1)UN | (0.8…1.1)UN |
| DC | （0.8…1.1）UN | （0.8…1.1）UN | |
| 保持电压 AC/DC | 0.8 UN / 0.5 UN | 0.8 UN / 0.5 UN | |
| 必降电压 AC/DC | 0.2 UN / 0.1 UN | 0.2 UN / 0.1 UN | |
