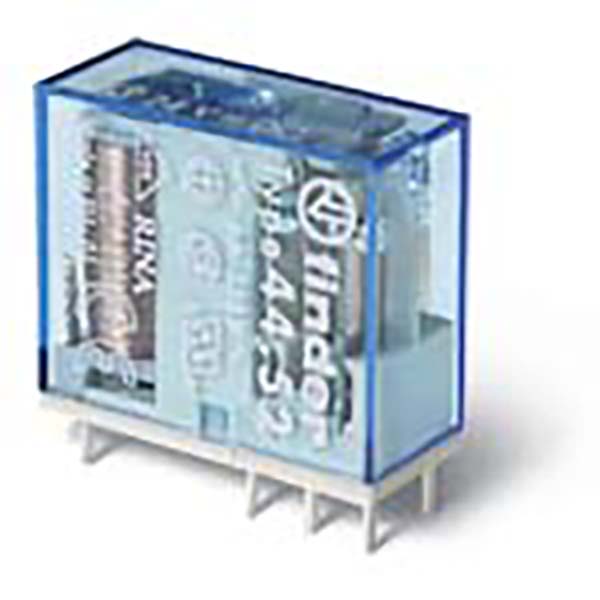

微型P.C.B.继电器 （6 -10A）
微型PCB继电器
狗子28• 直流线圈(标准或灵敏型),500或650mW
• 相邻触点之间物理隔离性高
• 8mm、6 kV(1.2/50μs)隔离,线圈触点
狗子28 • 防磁通贯通: RT II
• 5mm的针距
|
型号 |
44.52 | 44.62 | |
| 触点规格 | |||
| 触点配置 | 2 CO (DPDT) | 2 CO (DPDT) | |
| 额定电流/最大峰值电流 A | 6/10 | 10/20 | |
| 额定电压/最大切换电压 V AC | 250/400 | 250/400 | |
| 额定负载 AC1 VA | 1,500 | 2,500 | |
| 额定负载 AC15 (230 V AC) VA | 250 | 500 | |
| 单相电机额定值 (230 V AC) kW | 0.185 | 0.37 | |
| 断流容量 DC1： 30/110/220 V A | 6/0.3/0.13 | 10/0.3/0.13 | |
| 最小开关负载 mW (V/mA) | 300 (5/5) | 300 (5/5) | |
| 标准触点材料 | AgNi | AgNi | |
| 线圈规格 | |||
| 标称电压 (UN) | V AC (50/60 Hz) | — | — |
| V DC | 6 - 9 - 12 - 14 - 24 - 28 - 48 - 60 - 110 - 125 | ||
| 额定功率 AC/DC/灵敏型直流 VA (50 Hz)/W/W | —/0.65/0.5 | —/0.65/0.5 | |
| 工作范围 | AC | — | — |
| DC/灵敏型直流 | (0.73…1.5)UN/(0.73…1.7)UN | (0.73…1.5)UN/(0.8…1.7)UN | |
| 保持电压 AC/DC | —/0.4 UN | —/0.4 UN | |
| 必降电压 AC/DC | —/0.1 UN | —/0.1 UN | |
